盲板閥結構原理
發布時間:2017-12-7 來源:本站原創
盲板閥廣泛用于冶金高爐系統的余熱利用、余壓發電、煤氣清洗及除塵系統的煤氣管路上，是一種可靠的切斷設備，在防止煤氣外泄、保護人員安全和減少環境污染上起到了重要的作用。由于近年來高爐的爐頂壓力不斷提高，使用于高爐煤氣管路上的盲板閥的公稱壓力也隨之提高。小規格盲板閥性能穩定，一般能夠滿足用戶使用中提高公稱壓力的需求。

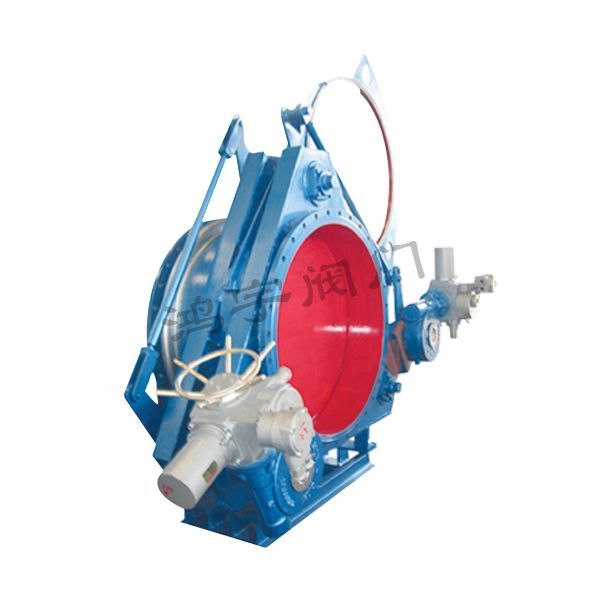

電動盲板閥
盲板閥結構原理：
盲板閥由左閥體、右閥體、閥板、絲杠、絲杠螺母、波紋膨脹節和驅動裝置等部件組成。閥板由通板和盲板組成，以控制介質的流通和截斷。右閥體與波紋膨脹節焊接在一起或通過螺栓連接在一起，右閥體通過底部的支撐輪以實現密封傳動過程中的水平移動。驅動裝置帶動3根絲杠同時旋轉，由絲杠螺母帶動右閥體水平移動，使閥體密封面壓緊閥板上的O形圈，閥門實現密封。閥板旋轉時，閥體密封面與閥板上的O形圈脫離，通過驅動裝置直接驅動閥板旋轉，使閥板處于通孔或盲孔狀態。在閥板處于壓緊的情況下，不能啟動閥板行走切換裝置。閥前部設置了切斷閥，以避免閥門啟閉過程中管內介質外泄漏造成的危害。
盲板閥工作原理
