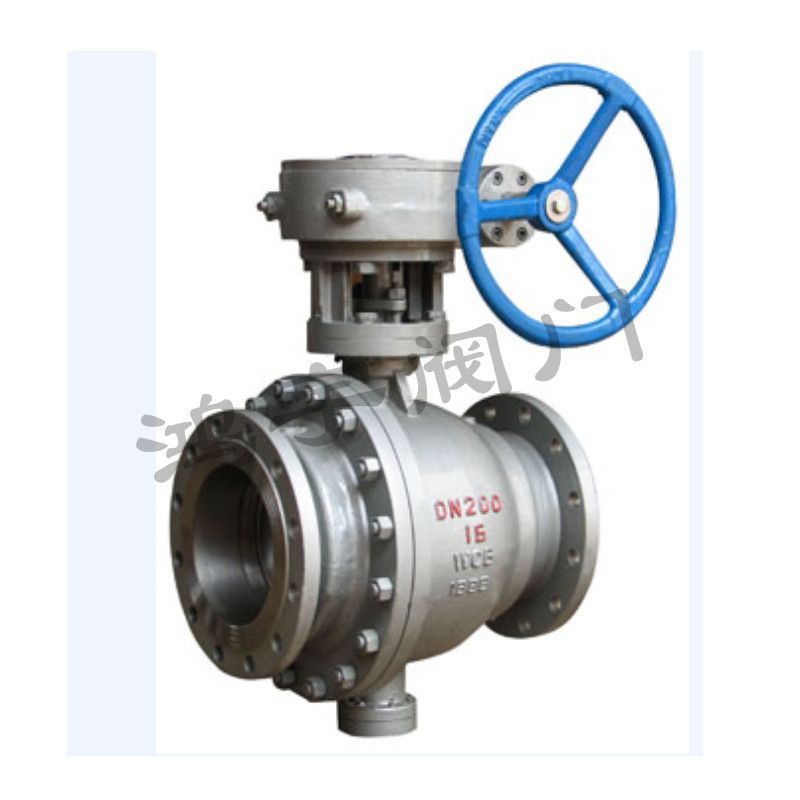

Q347F固定式法蘭球閥

聯系人：徐先生 13605871852
地址：浙江省溫州市永嘉縣甌北鎮東方工業區
傳真：0577-66965782
郵箱：13605871852@139.com

產品詳情

產品型號：Q47F/H
產品規格：DN50-400
產品用途：的球體是固定的，受壓后不產生移動。固定球球閥都帶有浮動閥座，受介質壓力后，閥座產生移動，使密封圈緊壓在球體上，以保證密封。通常在與球體的上、下軸上裝有軸承，操作扭距小，適用于高壓和大口徑的閥門。為了減少球閥的操作扭矩和增加密封的可靠程度，近年來又出現了油封球閥，既在密封面間壓注特制的潤滑油，以形成一層油膜，即增強了密封性，又減少了操作扭矩，更適用高壓大口徑的。
閥體材質： WCB、LCB、A105、CF8、CF3、CF8M、CF3M、C5、WC6……
設計標準： GB/12237-1989；API608
結構長度： GB/T12221-1989；ASME/ANSIB16.10
法蘭標準： GB/T9113、JB/T79.1-1994；ASME/ANSIB16.5
公稱通徑： DN50-600mm；2-24in
公稱壓力： PN1.0-10.0MPa；150-600Lb
適用溫度： -196-600℃
傳動方式：手動、蝸輪傳動、電動、氣動、液動、電液動
Q347 型 PN16、PN25 偏心半球閥利用偏心閥體，偏心球體和閥座，閥桿作旋轉運動時在共同軌跡自動定心，關閉過程中越關越緊，達到良好的密封目的。閥門的球體和閥座脫離，消除了密封圈的磨損，克服了傳統球體閥座與球體密封面始終磨損的問題，非金屬?gòu)椥圆牧媳磺度虢饘僮�，閥座金屬面受到良好的保護
產品用途：適用于鋼鐵業，鋁業，纖維，微小固體顆粒，紙漿，煤灰，石油氣等介質

DN	L	D	D1	D2	B	n-φd	H0	H1	H2
32	180	135	100	78	18	4-18	30	85	160
40	190	145	110	85	18	4-18	32	95	230
50	216	160	125	100	20	4-18	43	107	230
65	241	180	145	120	22	8-18	70	142	400
80	283	195	160	135	22	8-18	110	152	400
100	305	230	190	160	24	8-23	150	178	500
125	381	270	220	188	28	8-25	200	252	500
150	403	300	250	218	30	8-25	230	278	600
200	502	360	310	278	34	12-25	260	395	600
250	568	425	370	332	36	12-30	283	480	800
300	648	485	460	390	40	16-30	380	585	800
350	762	550	490	448	44	16-34	425	625	800
400	838	610	550	505	48	16-34	492	720	830
500	991	730	660	610	52	20-41	555	840	830
600	1143	840	770	718	56	20-41	675	1050	830
700	1346	955	875	815	60	24-48	850	1150	830
