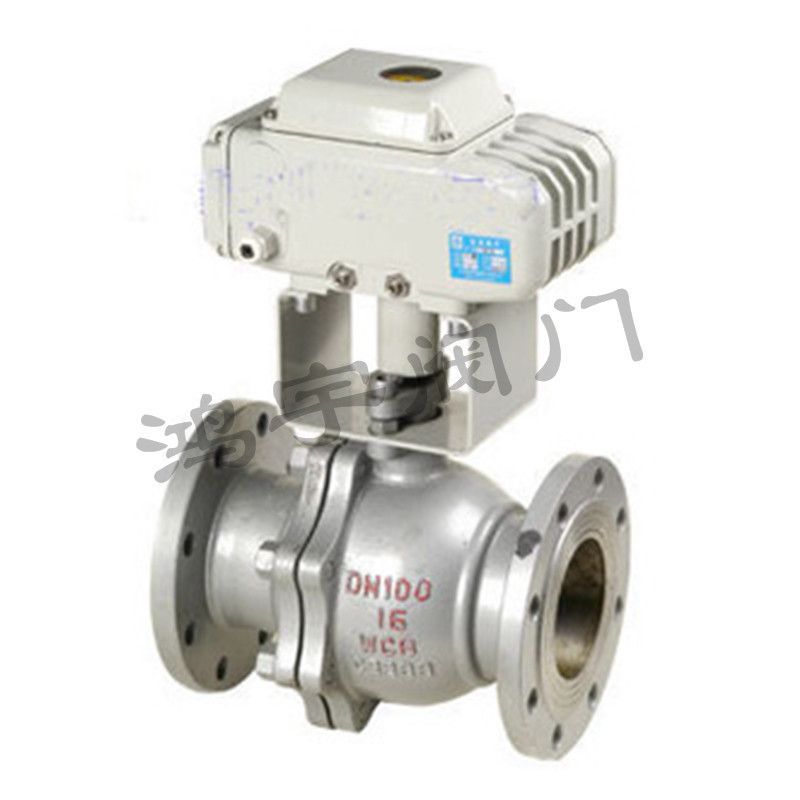

Q941H硬密封球閥

聯系人：徐先生 13605871852
地址：浙江省溫州市永嘉縣甌北鎮東方工業區
傳真：0577-66965782
郵箱：13605871852@139.com

產品詳情

Q941H硬密封球閥動作力距比氣動球閥大，氣動球閥開關動作速度可以調整，結構簡單，易維護，動作過程中因氣體本身的緩沖特性，不易因卡住而損壞，但必須有氣源，且其控制系統也比電動球閥復雜
Q941H硬密封球閥適用于兩位切斷、調節的場合。球閥與執行機構的連接采用直連方式。電動金屬密封球閥主要適用于溫度高溫250度以上的工況場合。電動金屬密封球閥主要分為兩種密封結構：即單向密封和雙向密封；單向密封：只能在規定的方向即球閥標示的密封方向密封；雙向密封：在兩個方向上都能密封；電動硬密封球閥的結構形式分為浮動球式和固定球式；連接形式為法蘭連接、焊接連接及螺紋連接。電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC/380V電源即可控制運轉。電動硬密封球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。941H
硬密封球閥結構特點：
硬密封球閥小口徑閥門體腔空間窄小, 通常的結構設計已不適用。因此, 閥桿末端加工成扁形并帶有短軸, 球體上下均有扁形槽及孔, 孔用于與上下閥桿連接起到固定球體, 限制球體自由度的作用, 同時起到平衡體腔與管線介質間壓力的作用。扁形槽與閥桿配合, 傳遞來自于手柄的扭矩。

公稱通徑DN（mm）			尺寸
15	L	D	D1	D2	Z-Φd
20	108	95	65	45	4-14
25	117	105	75	55	4-14
32	127	115	85	65	4-14
40	140	135	100	78	4-18
50	165	145	110	85	4-18
65	178	160	125	100	4-18
80	190	180	145	120	4-18
100	203	195	160	135	8-18
125	305	215	180	155	8-18
150	256	245	210	185	8-18
200	394	280	240	210	8-23
250	457	335	295	265	12-23
	533	405	335	320	12-25
