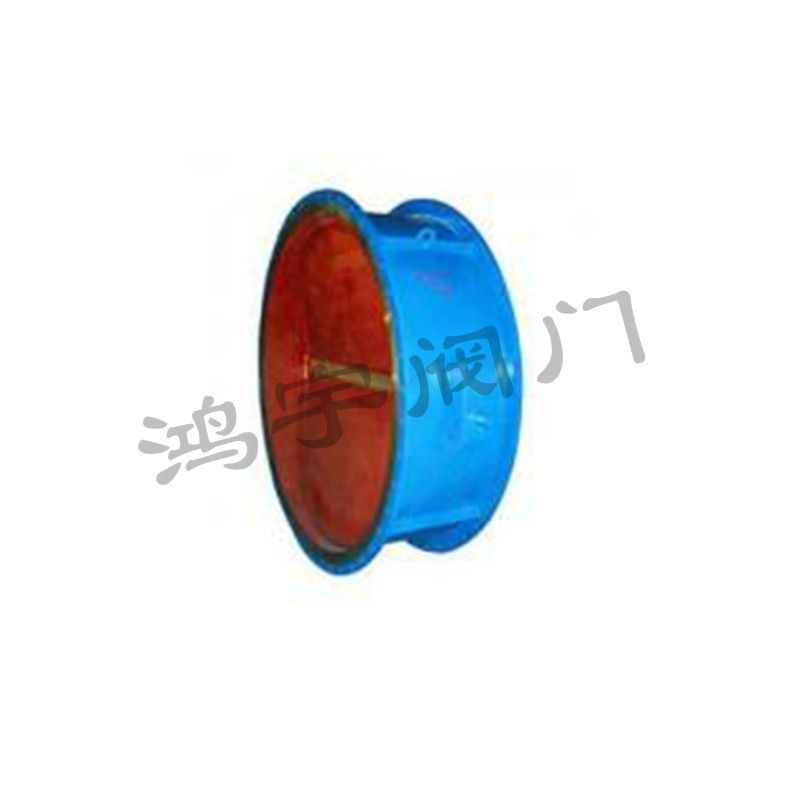

風道止回閥

聯系人：徐先生 13605871852
地址：浙江省溫州市永嘉縣甌北鎮東方工業區
傳真：0577-66965782
郵箱：13605871852@139.com

產品詳情

風道止回閥新型是對通風管道止回閥的改進，其特征是由嚙合齒輪控制的雙軸雙葉片能同步啟閉，葉片與葉片之間、葉片與閥體之間、葉片軸與軸承支座之間均有密封件。該閥開啟壓差、運行流阻及內泄漏量均小，工作平穩可
風道止回閥是一種由閥體、閥桿、葉片、重錘及重錘桿構成的風道止回閥，其特征在于：ａ、所說的閥桿為雙軸，每根軸上各固定一片葉片，兩葉片之間以及葉片和閥座接觸的邊緣均裝有密封件，軸安裝在閥座上的軸承之中，兩軸端有一對互相嚙合的齒輪；ｂ、所說的對開式葉片傾斜度為垂直前傾15°、閥座為橢圓形。ｃ、所說的閥桿軸和軸承支座之間有O型橡膠圈。
風道止回閥用途：該閥主要適用于冶金、電力、核電站排風系統，防止介質倒流，保護風機。
特點：內部主要由兩塊半圓閥瓣構成，通過相對嚙合的上齒輪傳動，而作相同方向運動。打開時的阻力特別�。�<0.02MPa）配置有重錘，在進口壓力低于0.02MPa時，重錘的作用將使該閥門關閉，啟動動作特別靈敏。
風道止回閥H47X風道止回閥產品性能
壓力等級：0.6MPa、1.0MPa、2.5MPa
使用介質：空氣
使用溫度：≤80℃
口徑：DN300mm~DN1800mm
材質：鑄鋼、碳鋼
法蘭標準：GB/T17214.6 GB/T9113

A′B	A1′B1	A2′B2	L	B	H	Y	X	Z-D	WT/KG
120′120	180′180	155′155	120	6	350	2	2	8-10	14
160'120	220′180	195′155	120	6	350	3	2	10-10	16
160'160	220′220	195′195	120	6	350	3	3	12-10	18
200'160	260′220	235′195	120	8	350	4	3	14-10	22
200'200	260′260	235′235	120	8	350	4	4	16-10	28
250'120	320′190	290′160	140	8	450	4	2	12-10	30
250'160	320′230	290′200	140	8	450	4	3	14-10	38
250'200	320′270	290′240	140	8	450	4	4	16-10	47
250'250	320′320	290′290	140	8	450	4	4	16-10	56
320'160	390′230	360′200	140	8	450	5	3	16-10	50
320′200	390′270	360′240	140	8	450	5	4	18-10	58
320′250	390′320	360′290	140	8	450	5	4	18-10	61
320′320	390′390	360′360	140	8	450	5	5	20-10	75
400′200	470′270	440′240	140	8	450	6	4	20-12	63
400′250	470′320	440′290	140	8	450	6	4	20-12	71
400′320	470′380	440′360	140	8	450	6	5	22-12	80
400′400	470′470	440′440	140	8	450	6	6	24-12	90
500′200	570′270	540′240	140	8	450	7	4	22-12	68
500′250	570′320	540′290	140	8	450	7	4	22-12	78
500′320	570′390	540′360	140	8	450	7	5	24-12	88
500′400	570′470	540′440	140	8	450	7	6	26-12	108
500′500	570′570	540′540	140	8	450	7	7	28-12	114
630′250	710′320	680′300	160	10	600	8	4	24-12	79
630′320	710′400	680′370	160	10	600	8	5	26-12	80
630′400	710′480	680′450	160	10	600	8	6	28-12	104
630′500	710′580	680′550	160	10	600	8	7	30-12	126
630′630	710′710	680′680	160	10	600	8	8	32-12	148
800′320	880′440	850′370	160	10	600	10	5	30-14	132
800′400	880′480	850′450	160	10	600	10	6	32-14	146
800′500	880′580	850′550	160	10	600	10	7	34-14	160
800′630	880′710	850′680	160	10	600	10	8	36-14	180
800′800	880′880	850′850	160	10	600	10	10	40-14	210
